راهنمای جامع طراحی، نگهداری و ساخت منبع تحت فشار
در سیستمهای آبرسانی و صنعتی، ساخت منبع تحت فشار از حیاتیترین مراحل برای حفظ فشار یکنواخت آب، جلوگیری از استهلاک پمپ و افزایش راندمان کل شبکه است. منبع تحت فشار همان مخزنی است که با ترکیبی از هوا و آب کار میکند تا جریان ثابت و مطمئنی در لولهها برقرار بماند.
اگر این منبع بهدرستی طراحی و ساخته شود، میتواند عمر پمپ را چندین برابر افزایش دهد، هزینههای انرژی را کاهش دهد و از نوسانات فشار در ساختمان یا تأسیسات جلوگیری کند. در ادامه، با تمام مراحل طراحی، ساخت، انتخاب متریال و نگهداری منبع تحت فشار آشنا خواهید شد.
فهرست مطالب این مقاله
تعریف منبع تحت فشار
منبع تحت فشار، محفظهای است که آب را در بخشی از حجم خود ذخیره کرده و با استفاده از فشار هوای فشرده، آب را با قدرت به شبکه مصرف ارسال میکند. هدف اصلی ساخت منبع تحت فشار این است که:
- فشار در سیستم ثابت بماند.
- پمپ مجبور به روشن و خاموش شدن مکرر نباشد.
- در زمان قطع برق یا خرابی پمپ، مقداری آب در دسترس باقی بماند.
بهعبارتی، منبع تحت فشار مانند یک بافر انرژی عمل میکند که پایداری و عملکرد سیستم را تضمین میکند.
اجزای اصلی برای ساخت منبع تحت فشار
پیش از شروع ساخت منبع تحت فشار باید اجزای اصلی آن را بشناسیم:
بدنه (Shell): معمولاً از فولاد یا استیل ضدزنگ ساخته میشود و باید تحمل فشار بالا را داشته باشد.
تیوپ یا دیافراگم (Bladder/Diaphragm): بخش لاستیکی که آب درون آن جمع میشود و از تماس مستقیم با هوا جلوگیری میکند.
شیر هوا و گیج فشار: برای تنظیم فشار باد داخل منبع.
فلنج و اتصالات: برای اتصال به پمپ، شیرها و خطوط لوله.
پایهها و تکیهگاه: برای ثابت نگهداشتن منبع در محل نصب.
مراحل طراحی و ساخت منبع تحت فشار
۱. محاسبه ظرفیت و فشار کاری
در اولین گام از فرآیند ساخت منبع تحت فشار باید ظرفیت مناسب را بر اساس میزان مصرف، تعداد واحدها و فشار کاری تعیین کنید. برای ساختمانهای مسکونی معمولاً ظرفیت ۸۰ تا ۲۰۰ لیتر کافی است، اما در سیستمهای صنعتی ممکن است به منابعی با ظرفیت هزاران لیتر نیاز باشد.
فرمول تقریبی محاسبه ضخامت بدنه مخزن:
t = (P × D) / (2 × σ × E)
که در آن:
Pفشار طراحی (bar)Dقطر داخلی مخزن (mm)σتنش مجاز ماده (N/mm²)Eضریب کارایی جوش است.
مشاوره خرید انواع منبع تحت فشار، پکیجی و کویل دار
کارشناسان ما در شرکت کاوش آماده پاسخگویی به سوالات شما در خصوص خرید منبع تحت فشار مناسب هستند….
شماره تماس ما :
۲. انتخاب متریال مناسب
جنس بدنه در ساخت منبع تحت فشار نقش کلیدی دارد. متداولترین گزینهها عبارتاند از:
فولاد کربنی (برای مصارف عمومی)
فولاد ضدزنگ (در محیطهای مرطوب یا خورنده)
فایبرگلاس (برای فشار پایین و کاربردهای سبکتر)
در منابع دیافراگمی، جنس دیافراگم از لاستیکهای مقاوم در برابر حرارت و فشار مانند EPDM یا Butyl انتخاب میشود.

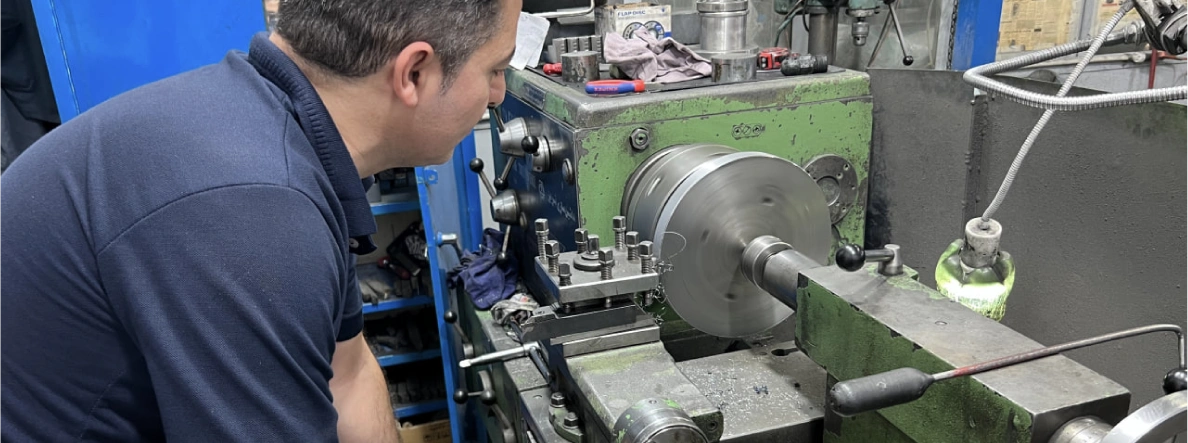

۳. فرمدهی، جوشکاری و مونتاژ
پس از تعیین متریال، قطعات بدنه با روش نورد و عدسیسازی فرم داده میشوند. در مرحله جوشکاری باید استانداردهای ASME VIII و تستهای غیرمخرب (NDT) رعایت شوند تا از استحکام کامل اتصالات اطمینان حاصل شود.
سپس تیوپ یا دیافراگم داخل بدنه نصب میشود و اتصالات ورودی، خروجی و شیر هوا اضافه میگردد. در این مرحله مخزن آماده تست فشار است.
۴. تست هیدرواستاتیک و کنترل نهایی
در پایان فرآیند ساخت منبع تحت فشار، تست هیدرواستاتیک انجام میشود تا مقاومت و آببندی مخزن تأیید شود. در این تست، آب با فشاری بالاتر از فشار کاری واقعی وارد مخزن میشود و هرگونه نشتی یا تغییر شکل کنترل میگردد.
پس از قبولی تست، مخزن خشک و رنگآمیزی میشود تا در برابر خوردگی محافظت شود.
در فرآیند ساخت منبع تحت فشار، انتخاب نوع مناسب مخزن اهمیت زیادی دارد. هر نوع منبع دارای ویژگیها، ساختار و کاربرد متفاوتی است. در جدول زیر میتوانید تفاوت بین سه نوع اصلی منابع تحت فشار (تیوپی، دیافراگمی و فلزی بدون جداکننده) را مشاهده کنید:
جدول مقایسه انواع منبع تحت فشار
| نوع منبع | ویژگی | کاربرد |
|---|---|---|
| تیوپی (Bladder) | دارای تیوپ داخلی برای جداسازی آب و هوا | سیستمهای خانگی |
| دیافراگمی (Diaphragm) | غشای ثابت بین آب و هوا که دوام بالایی دارد | صنعتی و نیمهصنعتی |
| فلزی بدون جداکننده | ساده و ارزان اما نیازمند نگهداری بیشتر | پروژههای قدیمی یا فشار پایین |
نکات مهم در ساخت منبع تحت فشار
فشار باد مخزن باید همیشه ۰٫۲ بار کمتر از فشار استارت پمپ تنظیم شود.
از رنگ اپوکسی یا پوشش گالوانیزه گرم برای محافظت بدنه استفاده کنید.
در محیطهای گرم یا مرطوب، نصب سایهبان و تهویه مناسب الزامی است.
هنگام طراحی پایه، وزن آب و فشار داخلی را در نظر بگیرید تا از لرزش جلوگیری شود.
استانداردهای لازم در ساخت منبع تحت فشار
رعایت استانداردهای بینالمللی برای تضمین ایمنی و دوام ضروری است:
ASME Section VIII – طراحی و ساخت مخازن تحت فشار
ISO 16528 – الزامات عمومی ایمنی مخازن فشاری
API 510 – بازرسی و تعمیر مخازن تحت فشار
DIN 4810 – استاندارد اروپایی منابع دیافراگمی
اجرای این استانداردها باعث میشود محصول نهایی در برابر فشارهای بالا، دما و خوردگی مقاوم بماند.
نکات ایمنی در ساخت و استفاده از منبع تحت فشار
استفاده از مواد اولیه استاندارد: برای ساخت منبع تحت فشار باید از فولاد یا استیل مقاوم در برابر فشار، حرارت و خوردگی استفاده شود. این مواد باید مطابق استانداردهایی مانند ASME Section VIII یا DIN EN 13445 باشند. استفاده از ورقهای بیکیفیت یا بازیافتی خطر ترکیدگی و نشتی را بهشدت افزایش میدهد.
جوشکاری با نظارت فنی دقیق: تمام جوشها باید توسط افراد دارای گواهی معتبر انجام شوند و پس از اتمام کار، بازرسیهای غیرمخرب مانند رادیوگرافی یا تست مایع نافذ صورت گیرد. کوچکترین ترک یا تخلخل در جوش میتواند در فشار بالا منجر به شکست یا انفجار منبع شود.
انجام تست فشار ایمن: تست هیدرواستاتیک باید با آب انجام شود، نه با هوا، چون در صورت نشتی، خطر انفجار با آب بسیار کمتر است. فشار تست نباید از ۱.۵ برابر فشار طراحی فراتر رود و در طول آزمایش هیچ فردی نباید در مسیر احتمالی نشتی یا شکست قرار گیرد.
نصب شیر اطمینان (Safety Valve): وجود شیر اطمینان روی منبع ضروری است تا در صورت افزایش بیش از حد فشار، بهصورت خودکار عمل کرده و فشار اضافی را تخلیه کند. مسیر خروجی شیر باید همیشه باز و عاری از انسداد باشد تا عملکرد آن مختل نشود.
انتخاب محل نصب مناسب: منبع باید در محیطی خشک، خنک و دارای تهویه کافی نصب شود. قرار دادن منبع در مکانهای گرم یا مرطوب باعث افزایش فشار داخلی، زنگزدگی و کاهش عمر مفید آن میشود. همچنین پایهها باید محکم، تراز و مقاوم در برابر لرزش باشند.
رعایت ایمنی هنگام بهرهبرداری: پیش از انجام هرگونه تعمیر، بررسی یا شارژ باد، باید پمپ و برق سیستم قطع شود تا از روشن شدن ناگهانی جلوگیری شود. هرگونه صدای غیرعادی یا افت فشار باید فوراً بررسی شود، زیرا ممکن است نشانهای از خرابی تیوپ یا نشتی در سیستم باشد.
بازرسی و نگهداری دورهای: هر شش ماه یکبار فشار باد، سلامت دیافراگم، عملکرد شیر اطمینان و وضعیت بدنه باید کنترل شود. در منابع فلزی، بررسی خوردگی و ترمیم رنگ نیز ضروری است تا از آسیبهای احتمالی جلوگیری شود.
نگهداری پس از ساخت منبع تحت فشار
نگهداری منظم یکی از عوامل اصلی در افزایش عمر مفید مخزن است:
بررسی فشار باد: با گیج دقیق، فشار باد را کنترل و در صورت نیاز شارژ کنید.
بازرسی تیوپ یا دیافراگم: ترک یا نشتی در لاستیک باعث روشن شدن مکرر پمپ میشود.
کنترل نشتی بدنه: در صورت مشاهده زنگزدگی یا نشتی، پوشش حفاظتی را ترمیم کنید.
تخلیه رسوبات: در مناطق دارای آب سخت، هر ۶ ماه یکبار منبع را شستوشو دهید.
مزایای ساخت منبع تحت فشار استاندارد
کاهش مصرف برق و افزایش عمر پمپ
حفظ فشار پایدار در شبکه آب
تأمین آب ذخیره در مواقع اضطراری
کاهش صدای عملکرد سیستم آبرسانی
صرفهجویی اقتصادی در تعمیرات و نگهداری
اشتباهات رایج در ساخت منبع تحت فشار
در فرآیند ساخت منبع تحت فشار، رعایت نکردن جزئیات فنی میتواند باعث کاهش عمر مفید مخزن، افت عملکرد سیستم و حتی بروز خطرات ایمنی شود. در ادامه مهمترین خطاهایی که معمولاً در طراحی و ساخت این منابع رخ میدهد، توضیح داده شده است:
۱. انتخاب ضخامت نامناسب بدنه
یکی از اشتباهات رایج، استفاده از ورق با ضخامت کمتر از مقدار استاندارد است. این کار ممکن است در ابتدا هزینه ساخت را کاهش دهد، اما در بلندمدت باعث ترک، نشتی یا حتی انفجار مخزن میشود. ضخامت باید بر اساس فشار کاری و قطر منبع دقیق محاسبه شود.
۲. استفاده از تیوپ یا دیافراگم بیکیفیت
در منابع تیوپی یا دیافراگمی، کیفیت لاستیک داخلی بسیار مهم است. اگر از جنسهای ضعیف استفاده شود، پس از مدتی تیوپ سوراخ میشود و فشار داخلی از بین میرود. همیشه باید از تیوپهای مقاوم در برابر حرارت و فشار مانند EPDM یا Butyl استفاده شود.
۳. تنظیم اشتباه فشار باد اولیه
بسیاری از خرابیها بهدلیل تنظیم نادرست فشار باد اولیه درون منبع اتفاق میافتد. اگر فشار هوا بیش از حد بالا باشد، حجم آب ذخیرهشده کاهش مییابد. اگر هم فشار هوا پایین باشد، پمپ مجبور میشود دائماً روشن شود و این باعث استهلاک زودرس آن میگردد. فشار هوا باید حدود ۰٫۲ بار کمتر از فشار استارت پمپ تنظیم شود.
۴. نصب در محل نامناسب
گاهی منبع تحت فشار در مکانهایی نصب میشود که تهویه کافی یا پایه مناسب ندارند. این موضوع باعث افزایش دما، لرزش، زنگزدگی و حتی تغییر شکل بدنه در طول زمان میشود. محل نصب باید خشک، خنک و دارای دسترسی آسان برای سرویس دورهای باشد.
۵. بیتوجهی به تست فشار و بازرسی نهایی
برخی سازندگان تست هیدرواستاتیک را با دقت انجام نمیدهند یا بهکلی حذف میکنند. این مرحله بسیار حیاتی است و باید قبل از بهرهبرداری با فشار ۱٫۵ برابر فشار کاری انجام شود تا از سلامت کامل بدنه و جوشها اطمینان حاصل شود.
۶. عدم رنگآمیزی و پوشش ضدخوردگی
استفاده نکردن از رنگ اپوکسی یا پوشش گالوانیزه باعث زنگزدگی و کاهش عمر مخزن میشود. در مناطقی که رطوبت بالا یا تماس با آب مداوم وجود دارد، حتماً باید از پوششهای مقاوم به خوردگی استفاده شود.
هزینه ساخت منبع تحت فشار
قیمت نهایی به عوامل زیر بستگی دارد:
ظرفیت مخزن (لیتر یا مترمکعب)
نوع و ضخامت ورق
نوع تیوپ یا دیافراگم
فشار کاری طراحیشده
رنگ، پوشش و شیرآلات مصرفی
بهطور میانگین، هزینه ساخت منبع تحت فشار فولادی خانگی بین ۳ تا ۱۰ میلیون تومان و نمونههای صنعتی تا چند ده میلیون تومان متغیر است.
جمعبندی
در نهایت، ساخت منبع تحت فشار فرآیندی تخصصی است که نیازمند دانش مهندسی مکانیک، شناخت مواد، رعایت استانداردهای جوشکاری و ایمنی میباشد. با طراحی درست، انتخاب متریال مناسب، تستهای دقیق و نگهداری منظم، میتوان منبعی با عمر طولانی و عملکرد قابلاعتماد ساخت.
خرید و سفارش ساخت منبع تحت فشار
اگر قصد خرید یا سفارش ساخت منبع تحت فشار یا منبع انبساط دارید، حتماً به موارد زیر دقت کنید:
فشار کاری متناسب با پمپ انتخاب شود.
گارانتی جوش و تیوپ وجود داشته باشد.
فروشنده دارای مجوز تولید از سازمان استاندارد باشد.
با انتخاب تولیدکننده معتبر و اجرای اصول فنی ذکرشده، سیستم آبرسانی شما با حداقل استهلاک و بیشترین بازدهی کار خواهد کرد.
