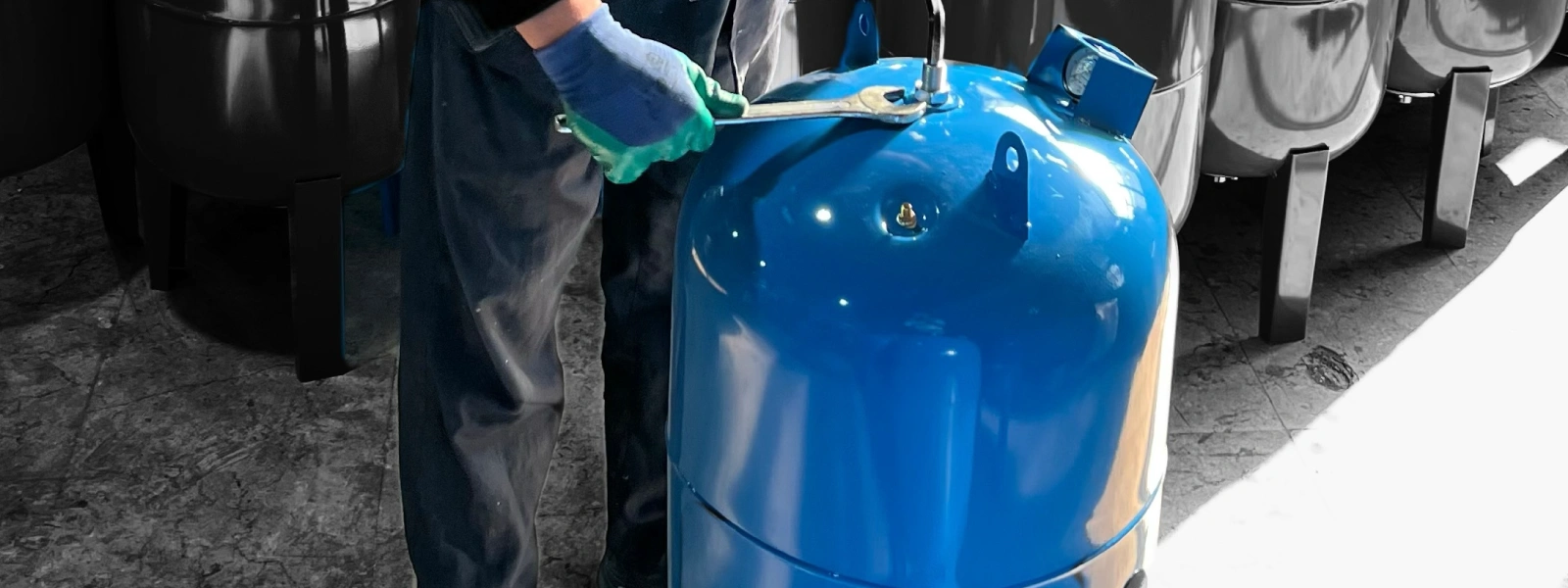

منبع انبساط
یکی از مهمترین اجزای هر سیستم گرمایشی و سرمایشی، منبع انبساط است. زمانی که آب در مدار بسته سیستم گرم میشود، حجم آن افزایش پیدا میکند و این تغییر حجم باعث بالا رفتن فشار مدار میگردد. اگر این فشار اضافی کنترل نشود، میتواند به پمپ، مبدل حرارتی، لولهکشی و دیگر قطعات آسیب جدی وارد کند. وظیفه اصلی منبع انبساط این است که این فشار اضافی را جذب کرده و سیستم را در حالت ایمن و پایدار نگه دارد.
منبع انبساط در حقیقت بهعنوان یک مخزن کمکی عمل میکند که مانند ضربهگیر فشار عمل کرده و مانع نوسانات ناگهانی میشود. به همین دلیل وجود آن در مدارهای بسته گرمایشی و سرمایشی ضروری است.
این تجهیز در دو نوع اصلی تولید میشود: منبع انبساط باز و منبع انبساط بسته. در سیستمهای مدرن امروزی، نوع بسته کاربرد بیشتری دارد، زیرا ابعاد جمعوجور، راندمان بالاتر و امکان نصب آسانتری ارائه میدهد.
در این مقاله بررسی خواهیم کرد که منبع انبساط چیست، چه انواعی دارد، چگونه کار میکند و هنگام خرید آن باید به چه نکاتی توجه کرد. همچنین به نقش کلیدی منبع انبساط در افزایش عمر تجهیزات و بهبود راندمان سیستمهای تاسیساتی پرداخته خواهد شد.
فهرست مطالب این مقاله
انواع منبع انبساط
منابع انبساط از نظر طراحی و شیوه عملکرد به دو گروه اصلی تقسیم میشوند: منبع انبساط باز و منبع انبساط بسته. هرکدام ویژگیها، مزایا و محدودیتهای خاص خود را دارند و انتخاب آنها باید متناسب با شرایط پروژه انجام گیرد.
1. منبع انبساط باز
- محل نصب: این نوع منبع انبساط به صورت یک مخزن باز در بالاترین نقطه مدار گرمایشی یا موتورخانه نصب میشود. دلیل نصب در نقطه مرتفع این است که فشار مدار مستقیماً با فشار هوا تنظیم گردد.
- عملکرد: در منابع انبساط باز، آب مدار در تماس مستقیم با هوای آزاد قرار دارد. هر زمان که فشار مدار افزایش پیدا کند، بخشی از آب وارد منبع شده و از طریق سطح آزاد با هوا تبادل میکند و به این ترتیب فشار متعادل میشود.
- مزایا: طراحی ساده، هزینه اولیه کمتر، نگهداری آسان.
- معایب: هدر رفت گرما به دلیل تماس مستقیم با هوا، احتمال تبخیر و کاهش آب مدار، نیاز به مسیر لولهکشی طولانی تا بالاترین نقطه ساختمان.
- کاربرد: بیشتر در سیستمهای قدیمی استفاده میشد و امروزه به دلیل معایب ذکر شده کمتر مورد استفاده قرار میگیرد.
2. منبع انبساط بسته
- محل نصب: این نوع منبع بهصورت یک مخزن فلزی بسته طراحی میشود و معمولاً در نزدیکی پکیج دیواری، موتورخانه یا مسیر برگشت آب نصب میگردد.
- عملکرد: در داخل منبع بسته، یک تیوپ یا دیافراگم قرار دارد. آب مدار داخل تیوپ ذخیره شده و اطراف آن با هوا یا گاز نیتروژن تحت فشار پر میشود. وقتی دما بالا رفته و حجم آب افزایش یابد، تیوپ تغییر شکل داده و هوای اطراف آن فشرده میشود؛ در نتیجه فشار مدار در محدوده ایمن و یکنواخت باقی میماند.
- مزایا: عدم تماس آب با هوای آزاد (کاهش خوردگی و تبخیر)، حفظ دمای آب برای مدت طولانی، اشغال فضای کمتر، راندمان بالاتر.
- معایب: هزینه اولیه بیشتر نسبت به منابع انبساط باز، نیاز به بررسی و تنظیم دورهای فشار باد داخل منبع.
- کاربرد: امروزه در پکیجهای دیواری و زمینی، موتورخانههای مرکزی، سیستمهای گرمایشی مدرن و حتی برخی سیستمهای سرمایشی بیشترین استفاده را دارد.
عملکرد منبع انبساط چگونه است؟
- منبع انبساط در سیستمهای گرمایشی و سرمایشی مدار بسته نقش حیاتی دارد و همانند یک بالشتک فشاری عمل میکند. در منابع انبساط بسته، یک تیوپ یا دیافراگم انعطافپذیر درون مخزن قرار گرفته است. آب سیستم در داخل این تیوپ ذخیره میشود و فضای اطراف آن با هوا یا گاز نیتروژن تحت فشار پر میشود.
- زمانی که دمای آب در مدار افزایش پیدا میکند، حجم آب بیشتر میشود و اگر این افزایش حجم جذب نشود، فشار مدار بهسرعت بالا خواهد رفت. در چنین شرایطی، آب منبسط شده وارد تیوپ منابع انبساط میشود و باعث تغییر شکل آن میگردد. هوای اطراف تیوپ فشرده شده و مانند یک ضربهگیر فشار اضافی را در خود جذب میکند.
- این فرآیند باعث میشود فشار در مدار همواره در محدوده ایمن باقی بماند و از بروز مشکلاتی مانند نشتی، ترکیدگی لولهها، آسیب به پمپ یا مبدل حرارتی جلوگیری شود. به بیان دیگر، منبع انبساط همان قلب تپنده پایداری فشار در سیستمهای گرمایشی و سرمایشی است.
کاربردهای منبع انبساط
- سیستمهای پکیج دیواری و زمینی
در پکیجهای گرمایشی، منابع انبساط به تثبیت فشار مدار کمک میکنند. این کار علاوه بر جلوگیری از نوسانات ناگهانی، باعث افزایش عمر قطعات حساس پکیج مانند پمپ سیرکولاتور و مبدل حرارتی میشوند. بدون وجود منابع انبساط، پکیج بهسرعت دچار خطاهای فشار و خرابی قطعات خواهد شد. - موتورخانهها
در موتورخانههای مرکزی که حجم آب مدار بسیار بیشتر از پکیجهای خانگی است، نوسانات فشار نیز شدیدتر خواهد بود. استفاده از منبع انبساط در این سیستمها ضروری است تا از ترکیدگی لولهها و خسارت به دیگهای آب گرم یا بخار جلوگیری کند. - سیستمهای سرمایشی
منابع انبساط تنها مختص سیستمهای گرمایشی نیستند. در مدارهای سرمایشی نیز، تغییر دمای آب سرد باعث تغییر حجم میشوند. وجود منبع انبساط در این سیستمها از ایجاد فشار ناخواسته جلوگیری کرده و عملکرد ایمن مدار را تضمین میکند. - تأسیسات صنعتی
در صنایع مختلف که از مدارهای بسته با تغییرات دمایی بالا استفاده میشود (مانند صنایع غذایی، شیمیایی یا نیروگاهی)، منبع انبساط نقش کلیدی در کنترل فشار و افزایش ایمنی ایفا میکند. در این موارد معمولاً منابع انبساط با ظرفیت بالا و طراحی سفارشی مورد استفاده قرار میگیرند.
نکات مهم هنگام خرید منبع انبساط
انتخاب یک منبع انبساط مناسب تأثیر مستقیم بر عملکرد ایمن و پایدار سیستمهای گرمایشی و سرمایشی دارد. هنگام خرید باید به چند نکته کلیدی توجه ویژه داشت:
1. ظرفیت منبع
ظرفیت منبع باید متناسب با حجم کل آب موجود در مدار انتخاب شود. اگر ظرفیت کمتر از نیاز سیستم باشد، منبع توانایی جذب انبساط آب را نخواهد داشت و فشار مدار بهسرعت بالا میرود. در مقابل، انتخاب منبع بیش از حد بزرگ نیز هزینه اضافی ایجاد میکند. بنابراین محاسبه صحیح ظرفیت، مهمترین مرحله انتخاب است.
انواع ظرفیت منبع انبساط
منابع انبساط در ظرفیتهای متنوعی تولید میشوند تا نیاز پروژههای مختلف را پوشش دهند:
- 6 لیتری: مناسب برای پکیجهای دیواری کوچک و آپارتمانهای نقلی
- 8 لیتری: پرمصرفترین گزینه برای پکیجهای دیواری معمولی در واحدهای مسکونی
- 12 لیتری: مناسب برای پکیجهای دیواری با ظرفیت بالاتر یا ساختمانهای بزرگتر
- 20 تا 30 لیتری: برای واحدهای مسکونی بزرگ یا ویلاها
- 50 تا 100 لیتری: مورد استفاده در موتورخانههای کوچک و متوسط
- 200 لیتری به بالا: مخصوص موتورخانههای بزرگ، تأسیسات صنعتی و پروژههای سفارشی
انتخاب ظرفیت منبع انبساط باید بر اساس حجم آب موجود در مدار، توان حرارتی دستگاه گرمایشی و فشار کاری سیستم انجام گیرد.
مشاوره خرید انواع منبع تحت فشار، پکیجی و کویل دار
کارشناسان ما در شرکت کاوش آماده پاسخگویی به سوالات شما در خصوص خرید منبع انبساط مناسب هستند….
شماره تماس ما :
2. حداکثر فشار قابل تحمل
هر منبع انبساط برای یک فشار مشخص طراحی شده است. این فشار باید با فشار کاری سیستم گرمایشی یا سرمایشی هماهنگ باشد. در غیر این صورت، یا منبع نمیتواند فشار را بهخوبی کنترل کند یا در معرض آسیب و ترکیدگی قرار میگیرد.
3. نوع تیوپ داخلی
در منابع انبساط بسته، تیوپ یا دیافراگم بخش اصلی عملکرد را بر عهده دارد. مدلهایی که دارای تیوپ قابل تعویض هستند (از جنس بوتیل یا EPDM)، گزینهای مطمئنتر محسوب میشوند، زیرا در صورت خرابی تنها کافی است تیوپ تعویض شود و نیازی به خرید منبع جدید نیست.
4. جنس بدنه
منبع بهطور مداوم در معرض تغییرات دمایی و رطوبت قرار دارد. بنابراین، جنس بدنه اهمیت زیادی دارد. فولاد با پوشش ضد خوردگی یا رنگ کورهای بادوام، بهترین انتخاب برای افزایش طول عمر منبع است. این ویژگی از پوسیدگی و نشتی در بلندمدت جلوگیری میکند.
5. برند و گارانتی
خرید از یک برند معتبر که گارانتی و خدمات پس از فروش ارائه میدهد، اطمینان خاطر بیشتری ایجاد میکند. این موضوع بهویژه در سیستمهای گرمایشی و موتورخانهها که خرابی منبع میتواند خسارت زیادی ایجاد کند، اهمیت دوچندان دارد.
قیمت منبع انبساط
قیمت منبع انبساط تحت تأثیر عوامل مختلفی قرار دارد:
- ظرفیت منبع: هرچه ظرفیت بیشتر باشد، قیمت بالاتر خواهد بود.
- جنس بدنه و پوشش داخلی: فولاد ضد خوردگی یا ورقهای ضخیمتر هزینه بیشتری دارند.
- نوع تیوپ داخلی: تیوپهای بوتیل و EPDM کیفیت بالاتری داشته و در نتیجه قیمت منبع نیز بالاتر است.
- برند سازنده و خدمات پس از فروش: برندهای معتبر به دلیل استفاده از مواد اولیه مرغوبتر و ارائه گارانتی، قیمت بالاتری دارند.
در بازار ایران، منابع انبساط خانگی معمولاً در بازه ۴ تا ۷ میلیون تومان عرضه میشوند. اما منابع صنعتی یا ظرفیتهای بالا (مانند 200 لیتری به بالا) قیمت بسیار بیشتری دارند و معمولاً بهصورت سفارشی تولید میشوند.
جمعبندی
به طور خلاصه، منبع انبساط یکی از اجزای حیاتی هر سیستم گرمایشی یا سرمایشی مدار بسته است. این منابع با جذب فشار اضافی ناشی از تغییر حجم آب، از بروز نوسانات ناگهانی جلوگیری کرده و ایمنی و پایداری مدار را تضمین میکند.
انتخاب صحیح ظرفیت منبع، استفاده از جنس بدنه مقاوم، توجه به نوع تیوپ داخلی و خرید از برند معتبر با گارانتی، مهمترین عوامل در تضمین عملکرد صحیح و طول عمر سیستم هستند.
با نصب اصولی توسط تکنسین مجرب و انجام سرویسهای دورهای، منبع انبساط میتواند سالها بدون مشکل عمل کرده و به حفاظت از پمپ، مبدل حرارتی و سایر تجهیزات سیستم کمک کند. 💧🔥
